Мультипликаторы

Мультипликаторы (усилители крутящего момента): огромная сила в компактном корпусе

При монтаже тяжелого оборудования, сборке металлоконструкций или ремонте спецтехники часто приходится сталкиваться с крупными резьбовыми соединениями, затянуть или сорвать которые обычным ключом невозможно. Использование «метода трубы» (удлинения рукоятки) опасно и непредсказуемо. Для таких задач созданы мультипликаторы — механические усилители крутящего момента. Внутри этого компактного устройства скрывается многоступенчатый планетарный редуктор, который позволяет, прилагая небольшое усилие рукой, создавать на выходе момент в несколько тысяч ньютон-метров. В интернет-магазине Arvik.ru вы можете купить мультипликатор с доставкой по Челябинску и России — для профессионалов, работающих с высоконагруженным крепежом.

Что такое мультипликатор и зачем он нужен?

Мультипликатор — это механический редуктор (как правило, планетарный), который устанавливается между приводным инструментом (рукояткой, трещоткой или динамометрическим ключом) и торцевой головкой. Он многократно увеличивает приложенное усилие, но снижает скорость вращения. Это идеальный инструмент для точной и безопасной затяжки или демонтажа крепежа в условиях ограниченного пространства.

Преимущества мультипликатора:

• Колоссальное усилие: Позволяет создавать крутящий момент до 50 000 Н·м и более, что недостижимо для ручного инструмента.
• Автономность: Не требует электричества или пневматики, работает от мускульной силы оператора.
• Точность: При работе в паре с динамометрическим ключом позволяет контролировать усилие затяжки с высокой точностью (отклонение 3-5%).
• Безопасность: Наличие стопора обратного хода и предохранительных муфт предотвращает травмы при срыве усилия.
• Компактность: Позволяет работать в труднодоступных местах, где невозможно использовать длинные воротки или крупногабаритный инструмент.

Типы мультипликаторов

В зависимости от конструкции привода и области применения мультипликаторы делятся на несколько типов:

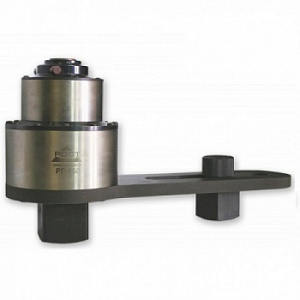

1. Ручные мультипликаторы

Самый распространенный тип. Приводятся в действие ручным инструментом — трещоткой или динамометрическим ключом.

Особенности:

• Имеют входной квадрат (под ключ) и выходной квадрат (под головку) разных размеров, например, 1/2" вход и 1 1/2" выход.
• Оснащаются стопором обратного хода (храповым механизмом), который позволяет не снимать инструмент с гайки после каждого качания рукоятки.
• Многие модели имеют Z-образную или пластинчатую реактивную опору, которая упирается в соседнюю гайку или элемент конструкции, воспринимая реактивный момент.
• Снабжены защитным механизмом (срезные штифты или муфта), предотвращающим поломку редуктора при перегрузке.

2. Пневматические мультипликаторы

Представляют собой единый агрегат, где редуктор сочетается с пневматическим приводом. Используются на производстве и в условиях, где есть доступ к сжатому воздуху. Обеспечивают высокую производительность, малый вес и низкий уровень шума.

3. Электрические мультипликаторы

Аналогичны пневматическим, но приводятся в действие электродвигателем. Обеспечивают максимальную автоматизацию процесса затяжки.

Ключевые параметры выбора мультипликатора

Чтобы выбрать мультипликатор, который будет эффективно решать ваши задачи, обратите внимание на следующие характеристики:

1. Передаточное число

Показывает, во сколько раз мультипликатор увеличивает приложенное усилие. Передаточные числа могут варьироваться от 1:3 до 1:180 и более. Чем выше число, тем больше усилие, но тем медленнее вращение выходного вала. Например, модель с передаточным числом 1:28,5 и максимальным моментом 5500 Н·м требует на входе всего около 193 Н·м.

2. Максимальный выходной крутящий момент (Н·м)

Наибольший момент, который может развить инструмент без риска поломки. Выбирается в зависимости от типа крепежа, с которым вы работаете.

3. Размеры входного и выходного квадрата (дюймы)

Входной квадрат должен соответствовать вашему воротку или динамометрическому ключу, а выходной — торцевым головкам для вашего крепежа. Например, мультипликатор на 5500 Н·м может иметь вход 1/2" и выход 1 1/2".

4. Тип реактивной опоры

• Z-образная опора: Представляет собой изогнутый рычаг, который цепляется за соседний крепеж. Удобна для серийной затяжки.
• Пластинчатая опора: Имеет плоскую пластину с упором, которая упирается в любой рядом расположенный элемент конструкции.

5. Наличие защитных механизмов

• Срезные штифты или адаптеры-предохранители: Ломаются при превышении максимального усилия, защищая дорогостоящий редуктор.
• Стопор обратного хода: Позволяет работать короткими движениями ключа и удерживает мультипликатор на гайке, освобождая руки оператора.

6. Возможность реверса (смены направления вращения)

Важно, чтобы мультипликатор позволял легко переключаться между затяжкой и откручиванием. Обычно это реализовано с помощью штифтового переключателя на корпусе.

Области применения мультипликаторов

Купить мультипликатор стоит, если вы занимаетесь:

• Тяжелым машиностроением: Сборка крупногабаритных узлов и агрегатов.
• Энергетикой: Монтаж и обслуживание турбин, генераторов, трансформаторов.
• Строительством мостов и гидротехнических сооружений: Сборка ответственных металлоконструкций.
• Судостроением и судоремонтом: Работы с гребными валами и другими крупными узлами.
• Ремонтом тяжелой техники (горнодобывающей, строительной): Демонтаж и монтаж узлов ходовой части, стрел и т.д.

Почему стоит заказать мультипликатор в Arvik.ru?

• Экспертная консультация: Поможем определиться с передаточным числом, максимальным моментом и типом опоры под ваши конкретные задачи.
• Профессиональный ассортимент: В каталоге представлены мультипликаторы (усилители крутящего момента) от ведущих производителей — надежные и долговечные.
• Комплектующие и оснастка: При необходимости поможем подобрать сменные реактивные опоры, защитные адаптеры и головки для больших квадратов.
• Гарантия и сервис: Официальная гарантия на все оборудование.

Получите возможность затягивать и откручивать самый сложный крепеж без огромных усилий! Чтобы купить мультипликатор с доставкой по Челябинску или в любой регион РФ, звоните по телефону 8 (800) 777-41-08 или пишите на chel@arvik.ru. Подберем идеальное решение для ваших тяжелых работ!
